| DO-41/DO-15/DO-201AD /TO-251/TO-252 LowVF SCHOTTKY DIODES Low VF肖特基二極管 | |||||
| Type |
Maximum average
forward rectified
current |
Maximum
instantaneous
forwardvoltage |
Maximum
repetifive peak
reverse voltage |
Maximum
instantaneous
reverseat rated Vds | Outline |
| IF (A) | VF(Max) (V) | Vdc (Min) (V) | IR (Max) (uA) | ||
| 1A系列 | |||||

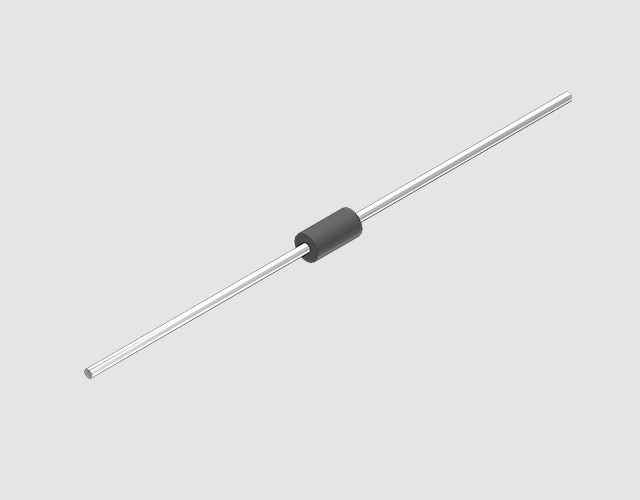

| SR140L | 1.00 | 0.55 | 40.00 | 100.00 | DO-41 |
| SR160L | 1.00 | 0.70 | 60.00 | 100.00 | |
| SR1100L | 1.00 | 0.85 | 100.00 | 100.00 | |
肖特基二極管的漏電流相對較高，且隨著溫度和施加的反向偏置電壓的增加而增加。因此，在設計時需要特別注意漏電流的影響。
| DO-41/DO-15/DO-201AD /TO-251/TO-252 LowVF SCHOTTKY DIODES Low VF肖特基二極管 | |||||
| Type |
Maximum average
forward rectified
current |
Maximum
instantaneous
forwardvoltage |
Maximum
repetifive peak
reverse voltage |
Maximum
instantaneous
reverseat rated Vds | Outline |
| IF (A) | VF(Max) (V) | Vdc (Min) (V) | IR (Max) (uA) | ||
| 1A系列 | |||||
| SR140L | 1.00 | 0.55 | 40.00 | 100.00 | DO-41 |
| SR160L | 1.00 | 0.70 | 60.00 | 100.00 | |
| SR1100L | 1.00 | 0.85 | 100.00 | 100.00 | |
肖特基二極管的漏電流相對較高，且隨著溫度和施加的反向偏置電壓的增加而增加。因此，在設計時需要特別注意漏電流的影響。
